2332堿性無氰鋅鎳合金電鍍添加劑

2017-12-14

代碼：2332

產(chǎn)品名稱：2332堿性無氰鍍鋅鎳合金電鍍添加劑

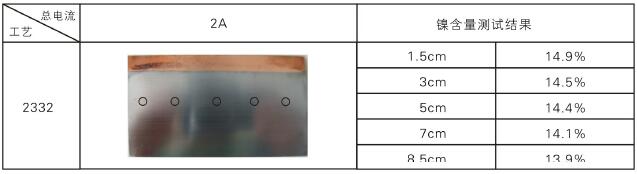

1．鍍層鎳含量十分均勻穩(wěn)定，電流密度從小到大，鍍液從開缸到長期使用，鍍層鎳含量都均勻穩(wěn)定在12-15%，可進(jìn)行三價(jià)鉻或六價(jià)鉻本色、彩色、黑色鈍化。
測(cè)試方法：赫爾槽2A試片，電鍍時(shí)間10min，分別測(cè)試1.5、3、5、7、8.5cm處的鍍層鏡含量。

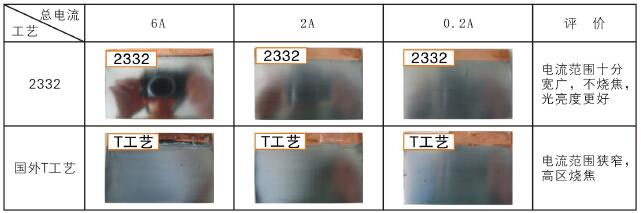

2．操作電流范圍寬廣，赫爾槽6A電流時(shí)試片不燒焦，赫爾槽0.2A電流時(shí)試片也能光亮。
測(cè)試方法：赫爾槽實(shí)驗(yàn)，總電流分別為6A、2A、0.2A，電鍍時(shí)間10min，溫度30℃，靜止。

3．高光亮，不但防護(hù)性能好，而且有很高的裝飾性。

4．耐蝕性比鋅層提高5-8倍，也高于鋅鐵、鋅鈷鍍層。

5．鍍層的硬度與耐磨性均比鍍鋅高。

6．鍍液易維護(hù)，壽命長。

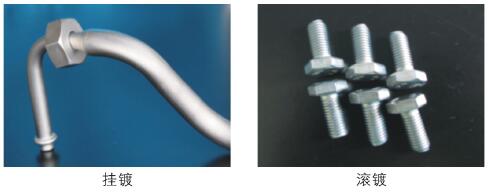

7. EKEM2332鋅鎳掛滾鍍均可適用，易鈍化，耐蝕性更高。

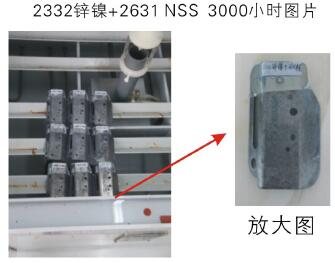

（1）2332鋅鎳+2631三價(jià)本色鈍化，未經(jīng)封閉中性鹽霧3000小時(shí)以上不出現(xiàn)紅繡

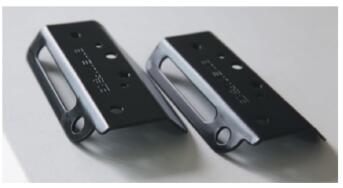

（2）2332鋅鎳+2731黑色鈍化（掛鍍）


開缸：2332C1絡(luò)合劑 35-50 ml/L，2332C2絡(luò)合劑 40-75ml/L，2332N鎳溶液 9-13ml/L，2332A光亮劑 1-5ml/L，2332B光亮劑 0.3-1.5ml/L。

耗量：2332C1絡(luò)合劑 50-100 ml/KAH，2332C2絡(luò)合劑 50-100 ml/KAH，2332N鎳溶液 600-1000 ml/KAH，2332A光亮劑 30-60 ml/KAH，2332B光亮劑 50-100 ml/KAH。
